Perangkat Jaringan Bridge, Repeater, NIC

BRIDGE

Pengertian Bridge

Bridge atau network bridge yang dalam istilah bahasa Indonesia disebut dengan jembatan jaringan merupakan sebuah komponen jaringan yang banyak dipergunakan untuk memperluas jaringan atau membuat segmen jaringan.

Bridge mampu menghubungkan sesama jaringan LAN (Local Area Network) komputer. Selain itu, bridge juga digunakan untuk mengubungkan tipe jaringan komputer yang berbeda seperti Ehernet. Bridge akan memetakan alamat Ethernet dari setiap titik yang ada pada masing-masing segmen jaringan kemudian menyeleksi dan hanya memperbolehkan perpindahan data yang diperlukan melalui jaringan.

Bridge biasanya menggunakan topologi tree. Artinya, hanya ada sebuah rute untuk berbagai tujuan transmisi atau paket data yang akan dipindahkan. Dara akan menempuh beberapa jalur yang seringkali mengakibatkan keterlambatan transmisi data. Ibaratnya sebuah paket, bridge berguna untuk menentukan segmen tujuan dan sumber. Jika segmen sama, maka paket akan ditolak, sementara jika segmen berbeda, maka paket akan diteruskan ke segmen tujuan.

Cara kerja bridge jauh lebih canggih daripada repeater, walau begitu belum secanggih router. Bridge bekerja pada lapisan data link layer model OSI (Open System Interconnection). Dengan model OSI, bridge mampu menghubungkan jaringan komputer yang menggunakan metode transmisi yang berbeda atau medium access control yang berbeda. Berbeda dengan router yang bekerja pada lapisan jaringan dan repeater yang bekerja pada lapisan fisik.

Fungsi Bridge

Secara umum, bridge adalah alat yang berfungsi untuk menghubungkan dua jaringan. Bridge juga berfungsi untuk memecah satu jaringan yang besar menjadi dua jaringan lebih kecil sehingga akan meningkatkan performa jaringan. Fungsi bridge lainnya secara detail dapat dijabarkan dalam beberapa poin berikut :

1. Sebagai Penghubung Dua Jaringan di Tempat Jauh

Secara geografis, misalnya saja di sebuah universitas, terdapat beberapa bangunan yang terpisah cukup jauh. Akan lebih ekonomis untuk memiliki LAN yang terpisah di masing-masing bangunan dan menghubungkannya dengan bridge, dibanding jika harus menyambungkan semua tempat dengan menggunakan kabel koaksial.

2. Otonomi dari Masing-masing Jaringan

Seperti di jaringan perkantoran, setiap departemen memiliki kepentingannya masing-masing, memiliki komputer pribadi, workstation, dan servernya sendiri. Setiap departemen yang tujuan berbeda akan lebih baik dengan jaringan yang berbeda namun terhubung dengan menggunakan bridge.

3. Untuk Mengakomodasi Beban Jaringan

Misalkan di sebuah universitas banyak workstation yang kelebihan beban karena banyak dipakai oleh mahasiswa dan dosen untuk dipakai meminta file yang berada di mesin file server untuk diunduh ke mesin pengguna berdasarkan permintaan. Jika ukuran file besar, maka akan menghambat penyimpanan di LAN tunggal, sehingga akan lebih baik menggunakan dua LAN yang dihubungkan dengan bridge.

Kelebihan dan Kekurangan Bridge

Sebagai sebuah jembatan jaringan, bridge memiliki kelebihan dan kekurangan tersendiri. Kelebihan bridge adalah ia hanya bisa bekerja pada lapisan Data Link, sehingga tidak dimungkinkan terjadinya transmisi dari satu protokol ke protokol lainnya. Selain itu, bridge juga mampu mendukung beberapa protokol seperti NetBEUI dan LAT yang tidak mungkin dilayani oleh router.

Walau begitu, bridge memiliki kekurangan seperti tidak dimungkinkannya transmisi melalui jalur atau protokol yang berbeda. Selain itu, bridge juga hanya meneruskan paket dari satu jaringan ke jaringan lainnya dengan kecepatan 10 MBPS. Bridge juga hanya meneruskan transmisi tanpa bisa menerjemahkan komunikasi antar protokol.

Cara Kerja Bridge

Untuk memahami cara kerja bridge, bridge dapat diibaratkan seperti ‘repeater yang cerdas’. Repeater bekerja dengan cara menerima sinyal yang datang dari sebuah kabel jaringan, melakukan amplifikasi pada sinyal tersebut, kemudian mengirim sinyal tersebut ke kabel jaringan lainnya. Repeater melakukan kerjanya ini secara buta tanpa memperhatikan isi pesan yang terkandung dalam sinyal tersebut.

Kontras dengan kerja repeater, bridge merupakan alat yang sedikit lebih cerdas. Bridge mampu memahami isi dari sinyal yang datang. Bridge mampu menerima sinyal dan secara otomatis menemukan alamat tiap-tiap komputer di dua jaringan yang terhubung melalui bridge.

Kemudian bridge juga mampu memilah pesan yang datang dari satu sisi jaringan, kemudian melakukan broadcast di jaringan lainnya, namun jika dan hanya jika sinyal pesan dari satu jaringan tersebut memang ditujukan untuk diinfokan pada jaringan yang lain.

Sekian pembahasan kali ini mengenai pengertian bridge beserta fungsi dan cara kerja bridge. Bridge ini mempunyai banyak manfaat, salah satunya bisa digunakan untuk menghubungkan departemen marketing dan departemen keuangan di suatu perusahaan, dengan masing-masing departemen memiliki server tersendiri.

Bridge kemudian bekerja agar kedua jaringan tidak saling membuat macet. Bridge mampu menghubungkan satu komputer di departemen marketing dan satu lainnya di departemen keuangan ketika dibutuhkan. Dengan begitu, secara keseluruhan kinerja kedua jaringan tersebut meningkat.

https://www.nesabamedia.com/pengertian-bridge-dan-fungsi-bridge/

REPEATER

Pengertian Repeater

Repeater merupakan perangkat yang berfungsi untuk menerima sinyal yang berisi data dalam suatu jaringan. Dengan menggunakan repeater maka jangkauan jaringan akan lebih luas. Repeater menerima sinyal dan kemudian memancarkan kembali sinyal yang identik dengan sinyal asal, tetapi dengan cara yang berbeda. Umumnya repeater memancarkan kembali sinyal tersebut dalam frekuensi yang berbeda dari frekuensi sinyal asal.

Oleh karena fungsi utamanya, yaitu untuk memperluas jangkauan jaringan wifi, maka repeater ini sering juga disebut sebagai wifi extender. Selain itu karena juga berfungsi sebagai penguat sinyal, maka terkadang orang dan teknisi jaringan juga sering menyebut repeater sebagai wifi booster.

Jadi jika Anda menemui istilah tersebut di pasaran, Anda tidak perlu bingung karena semuanya merujuk pada perangkat yang sama, yaitu repeater. Repeater sendiri terdapat beberapa macam tipe, yaitu 1) telephone repeater, 2) optical communications repeater, dan 3) radio repeater. Masing-masing repeater memiliki fungsi spesifiknya tergantung peruntukkannya.

Tipe repeater yang pertama adalah telephone repeater. Sesuai dengan namanya, Anda pasti sudah bisa menebak. Telephone repeater adalah jenis repeater yang digunakan pada saluran telepon. Pada saluran kabel telepon, biasanya sinyal akan terdegradasi karena jarak tempuh yang jauh. Oleh karena itu repeater harus digunakan agar sinyal yang diterima oleh pengguna telepon jelas.

Pada telepon, sinyal dikirimkan secara dua arah. Hal ini menyebabkan sistem kerja repeater pada telephone repeater ini lebih kompleks. Pada sistem ini tidak boleh terjadi interfensi antara gelombang sinyal yang satu dan yang lainnya untuk menghindari adanya feedback yang mungkin akan menggangu alur komunikasi. Selain di darat, telephone repeater juga digunakan sebagai sarana komunikasi di bawah laut, atau yang lebih dikenal dengan istilah submarine cable repeater.

Jenis repeater yang kedua adalah optical communications repeater. Repeater ini berfungsi untuk memperkuat jangkauan sinyal di dalam kabel serat optik (fiber optic cable). Di dalam serat kabel optik, informasi digital secara fisik berwujud sebagai light pulses. Light pulses (Dalam bahasa indonesia disebut pulsa cahaya) tersebut terbentuk dari foton. Foton tersebut bisa tersebar secara acak di dalam kabel serat optik.

Untuk memperkuat sinyal, biasanya di dalam kabel serat optik terdapat fototransistor yang berfungsi untuk mengubah pulsa cahaya tersebut ke bentuk sinyal elektrik, yang kemudian akan diperkuat oleh amplifier. Setelah itu sinyal elektrik akan dikonversi kembali menjadi pulsa cahaya oleh bantuan sinar laser. Namun kini kebanyakan kabel serat optik telah bisa melakukan penguatan sinyal tanpa memerlukan transformasi pulsa dan sinyal.

Tipe repeater yang ketiga kita sebut dengan istilah radio repeater. Repeater jenis ini, seperti namanya, berfungsi untuk memperkuat sinyal radio. Pada umumnya repeater jenis ini mempunyai satu antena yang berfungsi sekaligus sebagai receiver dan transmitter. Repeater tipe ini akan mengubah frekuensi sinyal yang diterimanya sebelum dipancarkan kembali. Sinyal yang dipancarkan sinyal repeater ini akan mampu menembus objek penghalang.

Radio repeater mempunyai banyak jenis. Beberapa di antaranya adalah broadcast relay station, microwave relay, passive repeater, cellular repeater, dan digipeater. Sistem kerja repeater yang sering digunakan untuk memperkuat sinyal wifi pada jaringan komputer umumnya menggunakan repeater jenis ini.

Fungsi Repeater

Fungsi repeater adalah untuk memperluas jangkauan jaringan wifi. Perangkat keras pada repeater telah diprogram untuk menerima sinyal wifi dari transmitter untuk kemudian diperkuat. Setelah sinyal diperkuat, maka repeater tersebut akan menyebarkan kembali sinyal tadi. Dengan demikian jangkauan wifi akan lebih luas.

Cara Kerja Repeater

Repeater berfungsi untuk memperluas jangkauan jaringan wifi. Hal ini dilakukan dengan cara menerima sinyal data dan kemudian dipancarkan lagi. Sebelum dipancarkan kembali, sinyal yang telah masuk ke repeater diperkuat terlebih dahulu.

Skema sederhana tentang cara kerja Repeater

Pada dasarnya repeater mempunyai dua jenis komponen di dalamnya. Komponen yang pertama bertugas untuk menerima data sinyal dari transmitter. Sedangkan Komponen yang kedua berfungsi memancarkan kembali data sinyal tersebut. Namun sebelum data sinyal tersebut dipancarkan kembali, perangkat keras pada repeater ini akan melakukan pengubahan frekuensi sehingga sinyal data yang dipancarkan menjadi lebih kuat. Dengan demikian maka sinyal pun akan menjadi lebih kuat dan jangkauannya pun akan lebih luas.

Di dalam pemrosesan sinyal data yang masuk ke dalamnya, repeater mempunyai dua sistem yang umumnya digunakan. Sistem tersebut adalah analog repeater dan digital repeater. Pada analog repeater, sinyal data dikirimkan dalam bentuk data analog dimana konsumsi daya listrik berbanding lurus dengan amplitudo atau besarnya sinyal yang dikirimkan. Sedangkan digital repeater mengirimkan sinyal data dalam bentuk digital. Data digital dikirim dalam bentuk binary, yaitu diwakili oleh angka 1 dan 0. Selain itu digital repeater juga melakukan proses tambahan pada data sinyal yang diproses.

Pengertian Repeater Beserta Fungsi dan Cara Kerja Repeater

Moch. Azam Hardware, Jaringan, Networking

https://www.nesabamedia.com/pengertian-repeater-dan-fungsi-repeater/

NIC (Network Internet Card)

Pengertian NIC (Network Internet Card)

Network Interface Card (NIC) atau LAN Card atau Ethernet Card atau Kartu Jaringan adalah perangkat untuk menghubungkan antar komputer dalam sebuah jaringan komputer. Kebanyakan Kartu Jaringan berjenis kartu internal, yaitu kartu jaringan yang di pasang pada slot ekspansi di dalam komputer. Biasanya sudah ada yang built-in (sudah terpasang pada motherboard) ataupun Anda membeli sendiri dan memasangnya pada slot komputer yang tersedia.

Fungsi Network Interface Card (NIC)

Network Interface Card atau Kartu Jaringan memiliki dua fungsi utama yaitu:
1. Piranti yang menghubungkan jaringan dengan komputer
2. Peranti yang menyediakan pengalamatan secara fisik. Artinya kartu jaringan memiliki kode tertentu yang unik.

Jenis Network Interface Card (NIC) / Kartu Jaringan

Kartu jaringan merupakan salah satu perangkat jaringan yang bekerja pada layer Physical dan Data Link, yang menghubungkan komputer dengan perangkat jaringan lainnya yang umumnya berupa Switch LAN. Kartu LAN ini dikoneksikan ke Switch melalui media kabel jaringan, yang umum sekarang ini adalah kabel UTP Cat5e (kabel standard UTP yang mendukung kecepatan Gigabit).

Pada umumnya kartu jaringan ada yang sudah built-in dengan Motherboard dari komputer atau laptop, akan tetapi banyak komputer rakitan sendiri tidak memasukkan kartu jaringan pada motherboardnya, jadi anda harus membeli sendiri kartu jaringan tersebut – hanya bila anda akan menggunakan komputer tersebut terhubung dengan system jaringan local.

Berikut jenis-jenis LAN Card, yaitu:

PCI Adapter



PCI (Peripheral Component Interconnect) adalah bus yang pada awalnya didesign untuk menggantikan Bus ISA/EISA yang dipakai dalam system komputer IBM. Dirilis pertama kali tahun 1992 dan masih banyak dipakai sampai sekarang ini untuk komputer desktop yang mempunyai slot PCI tentunya. Dari jenis adapter jaringan ada dua macam pemakaian yaitu yang untuk adapter jaringan kabel dan untuk adapter jaringan wireless atau jaringan nirkabel. Gambar berikut menunjukkan slot PCI pada motherboard komputer dan kartu jaringan PCI untuk LAN dan untuk wireless.



USB Adapter

USB (Universal Serial Bus) adalah standard Bus serial yang mempunyai design asimmetris dan di design sebagai slot yang sangat praktis untuk menghilangkan perlunya tambahan slot PCI pada komputer. USB mempunyai kemampuan PnP (Plug and Play – pasang dan mainkan) sehingga saat dipasang di komputer tidak memerlukan suatu reboot komputer. Kartu jaringan wireless USB, yang banyak dipakai karena sifatnya yang praktis dan banyak dipakai untuk kartu jaringan wireless. Tidak ada kartu jaringan LAN yang memakai slot USB kecuali yang dari jenis wireless.

Kartu jaringan wireless ini ada beberapa macam tergantung standard technology yang digunakan, meliputi:

1. Kartu jaringan USB wireless-B yang beroperasi berdasarkan standard Wireless 802.11B dan bekerja dengan kecepatan maksimum 11 Mbps menggunakan frequency band 2,4 GHz, berbagi jaringan dengan kapasitas keluaran secara real sampai 7 Mbps. Mempunyai jangkauan yang bagus tapi mudah dipengaruhi oleh interferensi radio.
2. Kartu jaringan USB wireless-G yang beroperasi berdasarkan standard Wireless 802.11G dan bekerja dengan kecepatan maksimum 54 Mbps, yang merupakan pengembangan dari versi 802.11b. Ada beberapa model yang menggunakan technology wireless-G ini yang dipercepat dengan ditambah teknologi MIMO yang bisa menghasilkan kecepatan sampai 180 Mbps ideal.
3. Kartu jaringan USB wireless-N yang menggunakan standard technology wireless paling cepat saat ini yaitu draft 802.11N. walaupun masih draft (belum final) akan tetapi hampir semua pabrik pembuat piranti wireless mengadopsi technology ini. Anda tidak perlu khawatir masalah compatibility dari standard wireless-N ini karena setiap produk wireless-N yang lulus uji certifikasi “Wi-Fi Certified” berarti dia sudah teruji kompatibilitynya dengan jaringan standard sebelumnya 802.11B/G. biasanya ditandai dengan tanda certifikasi “Wi-Fi Certified”. Jenis USB adapter wireless ini biasa digunakan baik untuk komputer desktop maupun notebook. Gambar berikut ini menunjukkan beberapa model kartu jaringan USB dan tanda certifikasi “Wi-Fi Certified” baik untuk wireless-G (yang compatible dengan wireless-B) maupun yang untuk wireless-N (yang compatible dengan wireless-B/G).

Ada juga beberapa model piranti USB ini menggabungkan technology 802.11N dan 802.11A mengahsilkan adapter wireless –N dengan dual-band 2,4 GHz dan 5 GHz yang biasanya bekerja secara simultan, memungkinkan anda memakai frequency band 5 GHz untuk kebutuhan applikasi atau aktivitas yang memerlukan bandwidth intensif yang tinggi seperti streaming High Definition media. Jaringan dengan frequency band 5 GHz ini relative lebih kebal terhadap interferensi dari frequency band 2,4 GHz dimana frequency 2,4 GHz ini banyak dipakai oleh peralatan rumah tangga seperti cordless phone, open microwave, pembuka garasi automatis, dll. Untuk adapter wireless dual band anda bisa memilih untuk bekerja di 2.4GHz atau 5GHz band tergantung jaringan anda.

CardBus/PCMCIA

Kartu jaringan Cardbus atau PCMCIA yang dipakai pada slot Cardbus atau PCMCIA dari notebook. Kartu jaringan dari jenis Cardbus ini lebih banyak dipakai untuk kartu jaringan wireless juga, walaupun pada awalnya banyak diproduksi adapter LAN dengan speed 10 Mbps di era laptop jaman dulu yang tidak dilengkapi dengan kartu jaringan onboard, sekarang sudah tidak ada lagi di

Express Card

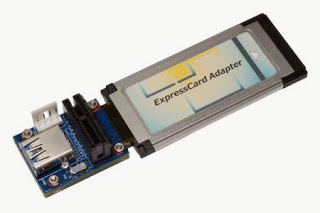

Kartu jaringan dari jenis ExpressCard adalah jenis baru yang mulai banyak diadopsi oleh notebook belakangan ini mulai akhir tahun 2006-an. Keuntungan utama dari technology ExpressCard dibanding CardBus adalah peningkatan bandwidth yang sangat dramatis dibanding technology Cardbus. Kenapa begitu? Kartu jaringan ExpressCard mempunyai koneksi langsung kepada system bus melalui suatu jalur X1 Express PCI dan USB 2.0, sedangkan Cardbus menggunakan controller interface yang hanya memakai interface PCI.

ExpressCard mempunyai kapasitas keluaran bandwidth maksimum sampai 2,5 Gigabit per second melalui PCI Express dan keluaran dari USB 2.0 sampai 480 Mbps khusus untuk masing-2 slot ExpressCard. Sementara untuk Cardbus menggunakan share bus dengan keluaran maksimum sampai 1,06 Gigabits per second saja secara sharing bersama-sama. Sementara itu, power yang dipakai hampir separuh (1.5 V dan 3.3 V) dari power yang dipakai Cardbus (3.3 V dan 5.0 V).

Disamping untuk wireless-N ExpressCard adapter, jenis kartu jaringan ExpressCard ini juga ada yang digunakan untuk ExpressCard Gigabit LAN adapter dengan konektor RJ-45. Dengan kartu jaringan ExpressCard LAN ini memungkinkan anda melakukan koneksi ke jaringan Gigabit Switch dengan stabilitas yang ultra-solid pada kecepatan tinggi. Sangat bagus untuk activitas yang membutuhkan bandwidth berlebihan seperti media high definition (HD media), publishing media berkualitas tinggi, jaringan berkapasitas tinggi, data sharing maupun database.

Hampir semua komputer desktop maupun notebook sudah dilengkapi dengan adapter kartu jaringan, khusus untuk laptop atau notebook disamping dilengkapi adapter onboard NIC, mereka juga sudah dilengkapi dengan Wi-Fi baik yang berbasis 802.11B/G maupun yang seri terbaru sudah dilengkapi dengan Wi-Fi berbasis 802.11N yang juga compatible dengan 802.11B/G.

PCI Express USB 3.0 Adapter

Sejak 2006, sudah mulai banyak produk computer yang melengkapi motherboardnya dengan PCIexpress dengan tersedianya slot PCIe. Sekarang ini banyak produk yang memanfa’atkan slot PCIe ini antara lain USB port PCI Express adapter. PCIe adapter ini mengusung port USB 3.0 SuperSpeed. Lihat juga mengenal lebih dekat USB 3.0.

Salah contoh dari adapter PCIe USB 3.0 ini adalah TRENDnet 2-Port USB 3.0 PCI Express Adapter TU3-H2PIE. USB 3.0 ini PCI adapter ini mempunyai 2 port type A yang bisa digunakan pada komputer yang mempunyai slot PCI Express. Adapter ini dilengkapi dengan konektor power dari PC 4-pin untuk memberikan kekuatan power kepada perangkat USB yang terhubung kepada USB portnya. Kecepatan data transfer sungguh luar biasa sampai 5 Gbps lebih dari 10 kali lipat kecepatan transfer rate dari USB 2.0 yang hanya sampai 480 Mbps. Tentunya port USB ini bisa dipakai juga (compatible) dengan perangkat USB type 2.0. Tentunya kalau dpakai pada perangkat USB 2.0 kecepatannya yach mengikuti jenis USB 2.0. Jadi kecepatan transfer rate bisa maksimum jika menggunakan perangkat USB 3.0 juga misal external Hard disk dari Iomega eGo 2 TB USB 3.0.

Sumber:
http://www.feriantano.com/2013/09/pengertian-jenis-dan-fungsi-dari-network-interface-card-nic-kartu-jaringan.html

http://ilmukomputerplus.blogspot.com/2013/11/network-interface-card-nic-pengertian.html
